상식을 바꾸는 초간단 순서 콘트롤러와 편집 소프트웨어
티칭BOX기능：CTC-33
티칭BOX기능 없음：CTC-35
기판 타입：CTC-37
기판 타입(디버그 기능 첨부)：CTC－67

기계 설계자가, 스스로, 전용 콘트롤러를 만들 수 있는 것이 가능한 시켄스 콘트롤러

래더-프로그램을 필요로 하지 않습니다
동작 플로우가 되어있어 ,순서 편집 소프트(CTC-Tool)를 사용해 간단하게 프로그래밍 가능합니다

획기적인 스텝(공정) 압축 성능

획기적인 스텝 압축 성능(1/30~1/50)입니다
래더-프로그램 환산으로 최대3000~5000스텝 (CTC-35의 경우)이 됩니다

최대8축의 제어가 가능합니다

메카 실린더(써보모터 포함한다)를 최대8축, 동시5축의 제어가 가능합니다
입출력(IN/OUT) 신호는 각6점(증설：각16점) 타이머 기능 첨부

다축시스템의 경우는 서브 콘트롤러로서 사용 가능합니다

서브 콘트롤러로서 효과적으로 사용할 수 있습니다

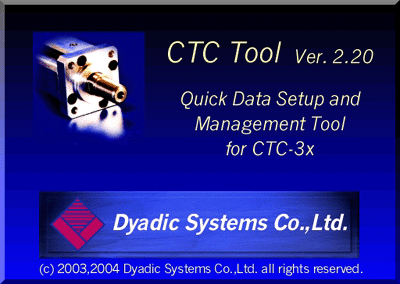

소프트웨어 기동 후, 메인 페이지입니다
(버젼은 수시 변경하고 있습니다, 최신 버젼에 대해서는 문의해 주세요)

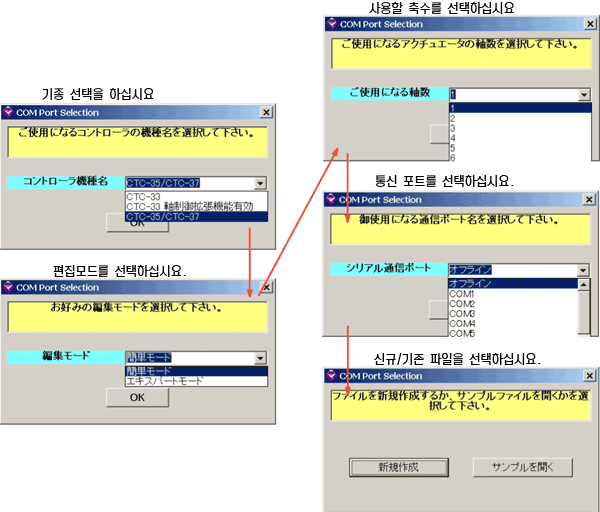

사용 조건을 설정합니다

콘트롤러의 기종, 편집 모드, 접속되고 있는 축수, 시리얼 신호로 통신하기 때문에 시리얼/USB 의 포토 번호, 등을 메뉴에 따라서 선택합니다

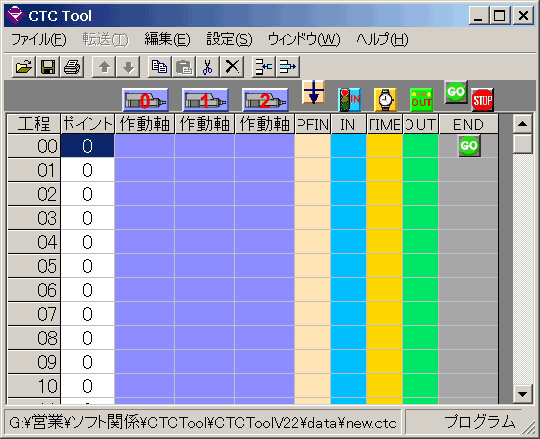

그래피컬 공정도 화면입니다

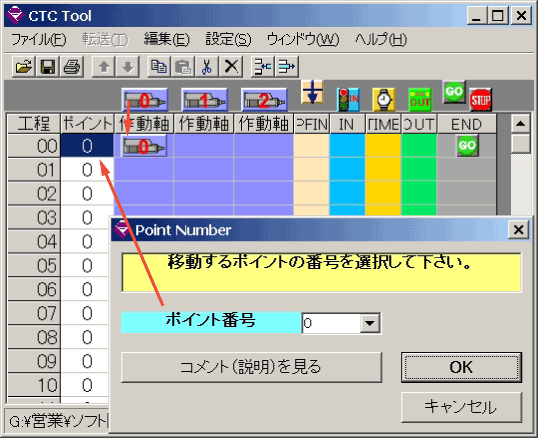

작동축·포인트 번호 설정 화면입니다

예: (0축의 메카 실린더(전동 실린더)를 포인트 0에 이동시키는 경우)
1.0축의 메카 실린더(전동 실린더)를 마우스로 드래그 합니다
2.포인트 번호의 선택 화면이 표시되기 때문에, 이동하는 포인트 번호를 선택합니다

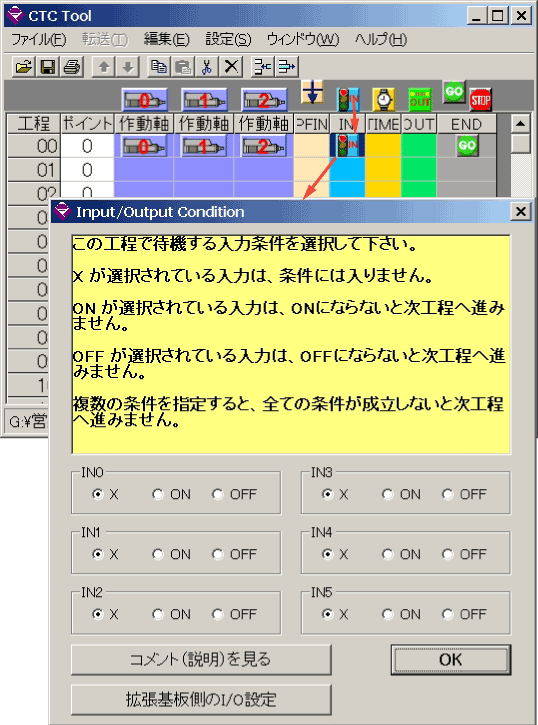

외부 입력 조건 설정 화면입니다

예: (외부 입력 조건을 설정하는 경우)
1.마우스로 입력용 버튼을 드래그 합니다
2.입력 조건을 선택합니다
(X:조건 이루어,ON:온 신호가 진척 조건,OFF:오프 신호가 진척 조건)

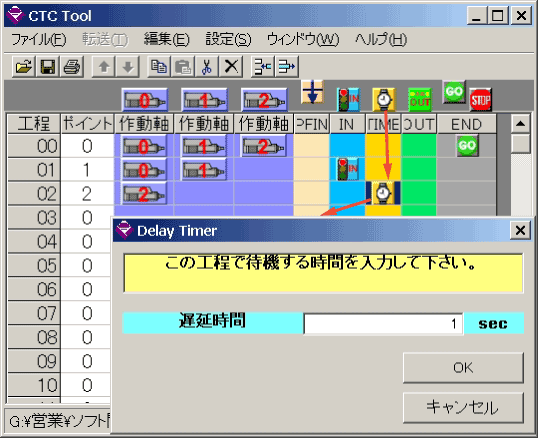

타이머 시간 설정 화면입니다

예: (타이머 조건을 설정하는 경우)
1.마우스로 타이머용 버튼을 드래그 합니다
2.시간 조건을 선택합니다

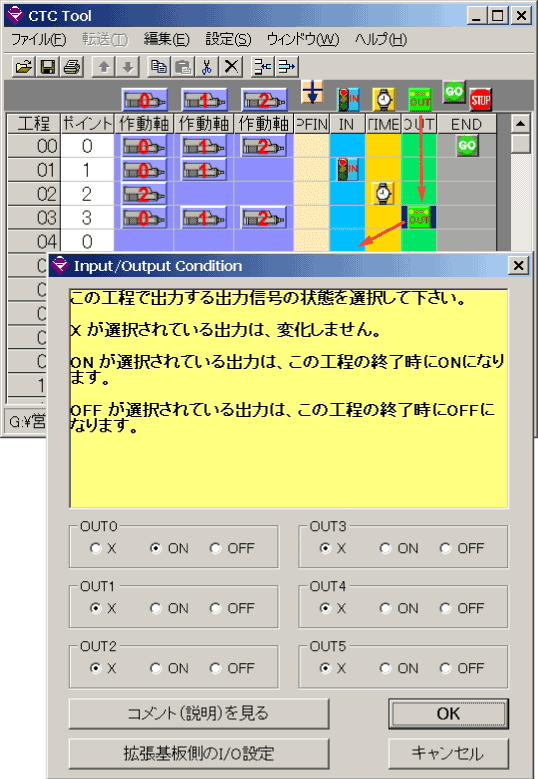

외부 출력 신호의 설정 화면입니다

예: (외부 출력 조건을 설정하는 경우)
1.마우스로 출력용 버튼을 드레그 합니다
2.출력 조건을 선택합니다
(X:조건 이루어,ON:온 신호가 진척 조건,OFF:오프 신호가 진척 조건)

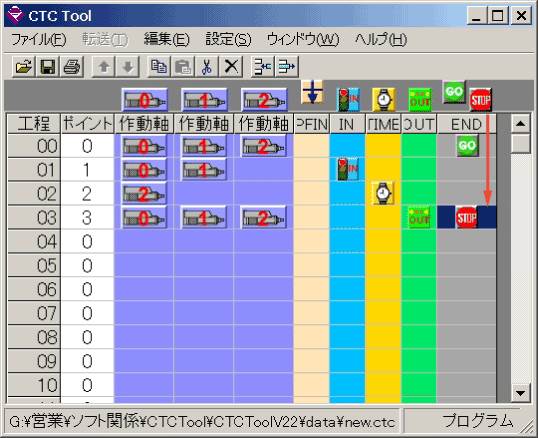

프로그램 종료의 설정입니다

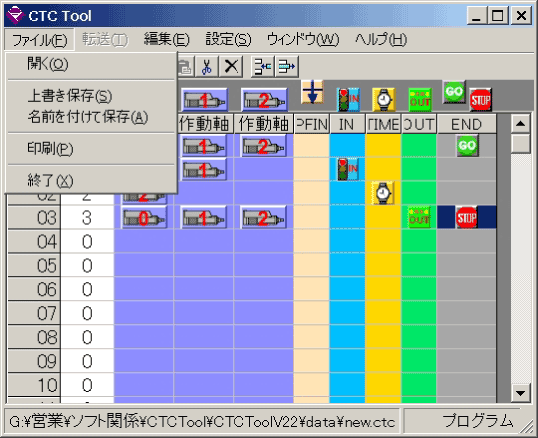

파일의 조작 화면입니다

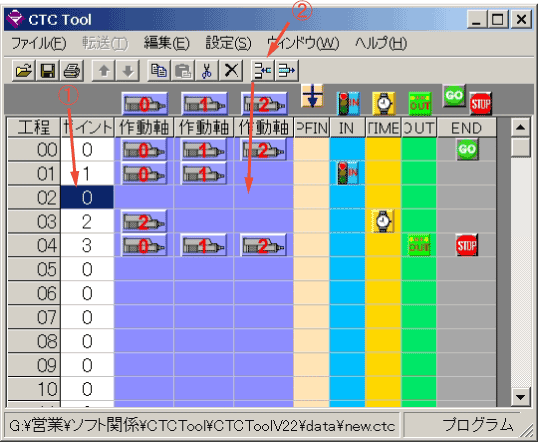

공정의 삽입 조작 화면입니다

예: (공정02에 새로운 공정을 추가하는 경우)
1.공정02를 클릭해 주세요
2.삽입 버튼을 클릭해 주세요
3.새로운, 공정02지만 신규에 삽입됩니다

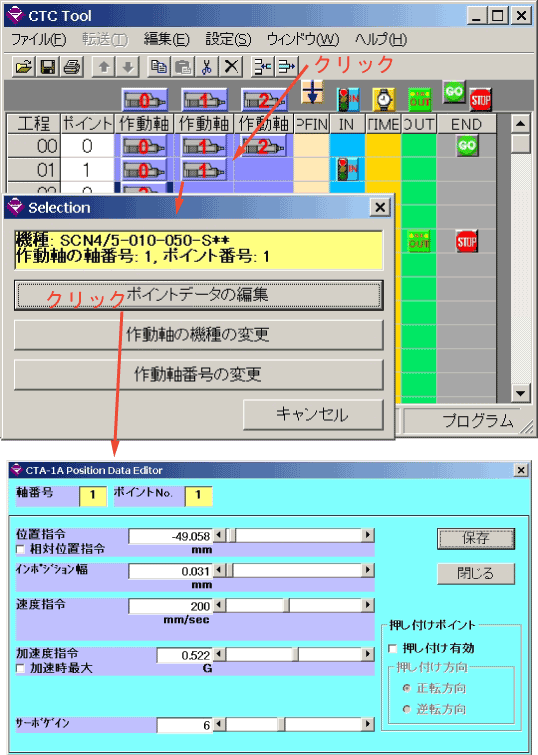

기존 설정의 편집·변경 화면입니다

예: (공정01의1축메카 실린더(전동 실린더)의 포인트 데이터를 편집합니다)
1.공정01의1축메카 실린더(전동 실린더)를 더블 클릭 해 주세요
2.포인트 데이터 편집 버튼을 클릭해 주세요
3.포인트 데이터 편집 화면이 열리면, 수정하시면 됩니다
