ZKG-YN 시리즈

 사 양

ZKG-YN

토르크：0.5~5(N·m)
자연 냉각식 돌출축타입

·컴팩트하게 한 마이크로 시리즈입니다.

·회전부의 관성 모멘트→소

(정격 전압DC24V)

형명

정격 토르크
(N·m)

코일(75℃)

관성 모멘트J
(kgcm2)

허용
회전 속도
(r/min)

질량
(kg)

전류
(A)

전력
(W)

완화시간
(S)

입력측

　ZKG-5YN

0.5

0.35

8.4

0.02

9.4×10-3

1800

0.4

　ZKG-10YN

1

0.42

10

0.02

2.75×10-2

1800

0.54

　ZKG-20YN

2

0.5

12

0.034

5.25×10-2

1800

0.96

　ZKG-50YN

5

0.6

14.4

0.045

1.25×10-1

1800

1.3

(주)공전 토르크는,1000r/min일때 정격 토르크의 3%이하,1800r/min일 때 5% 이하입니다.

 특 성

■표준 토르크 특성(대표예)

ZKG-20YN,ZKG-10YN,ZKG-5YN 표준 토르크 특성

ZKG-50YN 표준 토르크 특성

■허용 연속 슬립공율 특성(부착판의 방열 면적은 350cm2이상)

ZKG-20YN,ZKG-10YN,ZKG-5YN,ZKG-50YN 허용 연속슬립공율



 설 치 예

ZKG-YN 설치예

1.설치 플랜지의 체결하는 부착판에는 끼워넣어 고정해 주세요.

2.브레이크축과 부하축의 연결에는 반드시 탄성 커플링을 사용해, 이 때의 축끼리의 동심도, 직각도등은 사용하는 탄성 커플링의 허용치 이내로서 주세요.

3.풀리등을 설치할 때는 허용축하중의 범위로서 주세요.

4.부착판의 방열 면적은 350cm2 이상으로서 주세요.

外形?

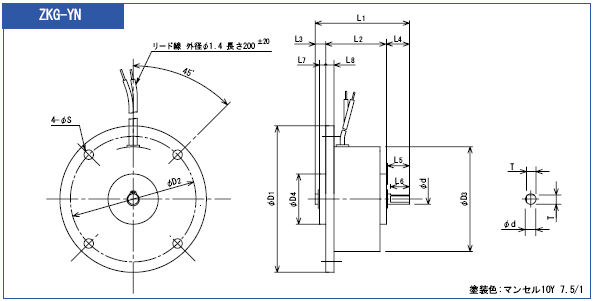

ZKG-20YN,ZKG-10YN,ZKG-5YN,ZKG-50YN 외형도

형 명

L1

L2

L3

L4

L5

L6

L7

L8

D1

D2

D3

D
4(g7)

S

d(g7)

T

ZKG-5YN

45

29

5

11

10.5

9

3

4

70

60

50

24

4.5

5

4.5

ZKG-10YN

50

30

7

13

12

10

4

4

76

66

56

30

4.5

7

6.5

ZKG-20YN

59

34

9

16

15

13

6

5

90

80

70

40

4.5

9

8.5

ZKG-50YN

66

36

11

19

18

16

8

5

108

95

82

44

6

15

14
