토르크：0.5~10(N·m)
(ZKG-5AN,ZKG-10AN,ZKG-20AN,ZKG-50AN,ZKG-100AN)
자연 냉각식 돌출축타입
·컴팩트하게 한 마이크로 시리즈입니다.
·회전부의 관성
모멘트→소
| |
|
(정격 전압DC24V) |
|
형명 |
정격 토르크
(N·m) |
코일(75℃) |
관성
모멘트J
(kgcm2) |
허용
회전 속도
(r/min) |
질량
(kg) |
|
전류
(A) |
전력
(W) |
완화시간
(S) |
|
입력측 |
출력측 |
|
ZKG-5AN |
0.5 |
0.35 |
8.4 |
0.02 |
2.1×10-1 |
1.7×10-2 |
1800 |
0.67 |
|
ZKG-10AN |
1 |
0.47 |
11.3 |
0.03 |
3.46×10-1 |
4.6×10-2 |
1800 |
0.88 |
|
ZKG-20AN |
2 |
0.55 |
13 |
0.055 |
6.80×10-1 |
1.03×10-1 |
1800 |
1.27 |
|
ZKG-50AN |
5 |
0.8 |
19 |
0.055 |
1.85 |
4.0×10-1 |
1800 |
2.3 |
|
ZKG-100AN |
10 |
1.0 |
24 |
0.09 |
5.3 |
1.1 |
1800 |
4.1 | |
|
(주)공전 토르크는,1000r/min일때 정격
토르크의3%이하,1800r/min일 때 5%이하입니다. |
|
특 성 |
|
■표준
토르크 특성(대표예) : ZKG-5AN,ZKG-10AN,ZKG-20AN,ZKG-50AN,ZKG-100AN |
|
|
|
|
|
설 치 예 |
|
|
.gif)
|
|
ZKG-AN 파우다클러치
취부 방법 |
ZKG-AN형태
파우다클러치를
브레이크로 사용했을 경우 |
|
|
1.설치 플랜지의 연결하는 부착판에 끼워 넣어 고정해 주세요.
2.클러치와 부하축의 연결은 반드시 탄성 커플링을 사용하고, 축끼리의
동심도,직각도등은 사용하는 탄성 커플링의 허용치 이내로서 주세요.
3.풀리등을 설치할 때는 허용축하중의 범위로서 주세요.
4.부착판의 방열 면적은
350cm2(ZKG-100AN는 650cm2)이상으로서 해
주세요. |
|

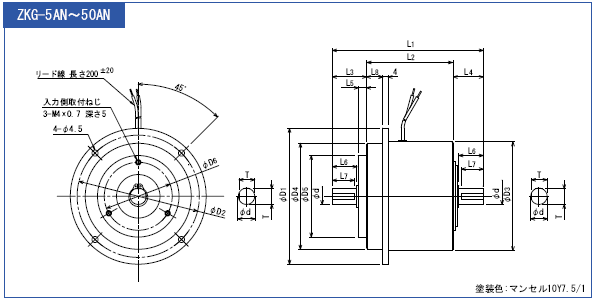

 ZKG-5AN,ZKG-10AN,ZKG-20AN,ZKG-50AN,ZKG-100AN
|
|
|
|
|
|
형 명 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
D1 |
D2 |
D3 |
D4(h7) |
D5(g7) |
D6 |
d(g6) |
T |
|
ZKG-5AN |
77 |
47 |
16.5 |
13.5 |
5.5 |
10.5 |
9 |
8.5 |
70 |
60 |
50 |
48 |
40 |
30 |
5 |
4.5 |
|
ZKG-10AN |
83 |
48.5 |
18.5 |
16 |
5.5 |
12 |
10 |
8.5 |
76 |
66 |
56 |
54 |
42 |
34 |
7 |
6.5 |
|
ZKG-20AN |
95 |
53 |
22.5 |
19.5 |
6.5 |
15 |
13 |
9.5 |
85 |
75 |
65 |
63 |
48 |
40 |
9 |
8.5 |
|
ZKG-50AN |
111 |
64 |
25 |
22 |
6 |
18 |
16 |
12 |
100 |
90 |
80 |
78 |
60 |
50 |
12 |
11.5 |
|
ZKG-100AN |

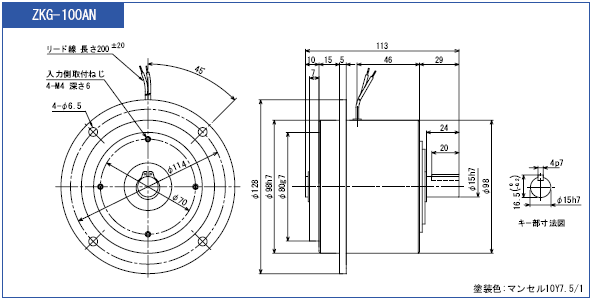

상기 도면을 참조하시기 바랍니다. |
|
|
|
|
|
|
