LE-50PAU 파워앰프 |
|
|
|

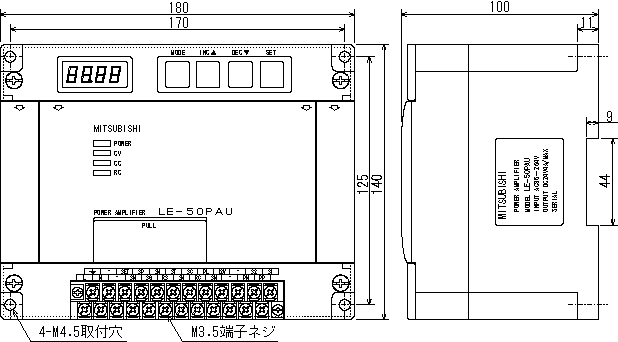

LE-50PAU 파워업은, 파우다클러치·브레이크, 히스테리시스
클러치·브레이크등의 여자 전류를 제어하기 위한 것이며, 수동 전원으로서 이용하거나 반자동 장력
제어장치 혹은 전자동 장력 제어장치 에서도 이용됩니다. |
|
■ 특 장 |
|
|
1. 정전류·정전압 제어 방식의2종의 제어 방식을 채용.용도에 따라
사용할 수 있습니다.
◆ 정전류 제어 방식의 경우, 파우다브레이크/클러치의 코일 저항값이 변화해도 여자
전류가 변화하지 않습니다. 코일의 온도 변화에 따른 저항값 변동에 대해서도 안정된 제어가
가능합니다.
◆
1대의 파워앰프에 복수대의 파우다클러치/브레이크를 접속해, 가변 저항등에 의해
전류 배분을 조정하는 용도에서는 전압 제어 방식이 조정 조작하기 쉬워집니다.
2. 여러
가지의 입출력 신호 레벨에 대응할 수 있습니다.
◆
입력 신호 전압 0~Vmax에 대해서 출력 전류는
0~Imax를 얻을 수
있습니다. Vmax는 0.5~8V, Imax는0.2~4A로 설정할 수 있습니다.
3. 비선형 보정 기능을 내장
◆
파우다브레이크/클러치의 비선형 토르크 특성을
5단계의 절선 근사로 보정하는 기능을
내장하고 있기 때문에 입력 신호에 비례한 전달 토르크를 얻을 수 있습니다.
4. 설정/표시 기능을 내장
◆
4자리수의 7세그먼트 표시기,
4개의
키스위치,10개의 DIP스위치를 내장하고 있습니다.입력 신호 레벨, 출력 전면적치,
비선형 데이터의 설정등을 간단하게 할 수 있습니다.
제동시의 관성 보상이나 출력의
모니터 표시도 실시할 수 있습니다.
|
|
|
|
|
|
|
항 목 |
단자명 |
사 양 |
|
전 원 |
L/N |
AC100~240V(+10%,-15%)
50/60Hz 소비 전력 400VA |
|
출
력 |
파워앰프 출력 |
PP/PN |
DC24V/4A 전면적치는 내장DIP 스위치에
의해 설정 가변 |
|
보조 전원
출력 |
S1/S2 |
DC10V/2A 출력 시간은 0~30초의
사이에 설정 가변(최대30초) |
|
볼륨용 전원 |
SET/SN |
DC8V, 외부부착 볼륨 2kΩ |
|
입
력 |
아날로그 신호 |
SP/SN |
장력 설정 신호：0~8V |
|
접 점 신 호 |
ST |
운전/정지：OFF히먄 스톱 타이머가 동작해 스톱 게인, 스톱
바이어스가 유효가 된다
|
DC12V
5mA/1점
내부급전 |
|
RC |
출력 리모트：ON=출력 발생, OFF=출력 정지
|
|
SC |
보조 전원 출력：ON=출력 발생(출력 시간은 내부의 출력 타이머로 규제)
|
|
환
경
사
양 |
주 위 온 도 |
0~+40℃…사용시 |
|
주 위 습 도 |
35~85%RH(결로 하지 않는
것) |
|
내 진 동 |
JIS C0040에
준거 10~55Hz 0.5mm(최대4.9m/s2) |
|
내 충 격 |
JIS C0041에
준거 98m/s2 3축방향 각3회 |
|
전원 노이즈내량 |
노이즈 전압 1000VP-P 노이즈폭
1μs 주파수30~100Hz의 노이즈 시뮬레이터. |
|
내 전 압 |
AC1500V 1분간…모든단자와 어스
단자간에 측정 |
|
절 연 저 항 |
DC500V메가-에 의해5MΩ이상…모든단자와 어스 단자간에 측정 |
|
접 지 |
D종 접지(강한 전류계와의 공통 접지는
불가) |
|
사 용 환 경 |
부식성·가연성 가스·도전성 먼지가 없고,
먼지가 심하지 않는
것 | |
|
|
|
|
|
|
- ST입력은 항상ON 해서 사용합니다.
이 입력을ON→OFF로 하면 스톱 게인이나 스톱
바이어스가 스톱 타이머의 설정 시간만 유효가 됩니다.
- RC입력은 PP-PN사이 출력의 ON/ON용
이며, RC입력이 ON때에 PP-PN사이의 출력을
유효하게 하는 것이 표준 모드입니다만, RC입력이 OFF
그리고 PP-PN사이 출력을 유효하게 할 수도
있습니다.
- SC입력은 보조 전원 출력의 ON/OFF용
이며,ON하면 보조 출력 타이머의 설정
시간만 S1-S2사이에 출력이 발생합니다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
◎계획 생산 △수주
생산 |
|
형명 |
비고 |
납기 |
|
LE-50PAU |
DC24V 4A 파워앰프 |
◎ |
|
LE-5AP |
오퍼레이터 패널 |
◎ |
|
LE-5AP-E |
◎ |
|
LD-40PSU |
DC24V/3.8A 수동 전원 |
◎ |
|
LL-05ZX |
DC80V/0.2A 수동 전원 |
◎ | |
|
|
|
