■ 특 징

LM-10PD 메뉴얼 다운로드

 ◆ 오토 제로, 오토 스팬 조정을 할 수 있습니다. 원터치로 장력 검출기의 제로, 스팬의 조정이      가능합니다
 ◆ 상한 장력, 하한 장력의 검출이 가능합니다. 2점의 검출 출력이 있습니다. 재료의 과대장력
     이나 절단등을 검출할 수 있습니다.
 ◆ 왜게이지식 센서와의 편성 사용이 가능합니다.
 ◆ 각 출력의 필터가 각각 조정 가능합니다. 장력 표시, 장력 출력, 기록계용 출력, 외부부착
     장력계용 출력의 필터가 각각에 조정 가능합니다.
 ◆ 각종의 설정치를 디지털 수치로 설정하기 때문에 정확한 값을 설정할 수 있습니다.
 ◆ 장력 표시, 장력 출력에 대해서 메뉴얼로의 오프셋, 스팬 조정을 할 수 있습니다.
 ◆ 당사 기존 모델에 대해서 대폭적인 소형·경량화를 실현했습니다.
     Size：59%감소, 무게：70%감소(약1.6kg→약0.5kg), 설치 면적：60%감소

전   원

입력

L

AC85~264V　50/60Hz

소비 전력：50VA

N

출력

3

적색(＋)
흑색(－)

장력 검출기용　DC5V 40mA (MAX)

4

입

력

장력 검출기

좌

1

녹색

·장력 검출기용 입력 신호

·1대의 장력 검출기를 사용하는 경우는 사용하지 않는측 단자간을 합선

2

흰색

우

5

녹색

6

흰색

7

쉴드 접지용 단자

접
점
출
력

장 력 검 출

21

상한 장력 검출

장력 상한치의 검출. 설정치 이상이면 ON.

오픈콜렉터 출력
출력 용량：
DC30V/0.5A

20

하한 장력 검출

장력 하한치의 검출. 설정치 이하면 ON.

19

콤몬

아
나
로
그
출
력

장 력 신 호

8

전압 출력

0~5V,0~10V,1~5V/FS의 변환 부하 저항：1kΩ이상

9

전류 출력

4~20mA/FS 부하 저항：500Ω이하

10

코먼

외부 장력계용
출력

11

＋

DC 1mA/FS계 (내부 저항：1.5Ω이하)를 사용.

12

－

기록계용 출력

13

좌

기록계용 출력 부하 저항 10kΩ이상

·출력전압=장력 전면적에 대해서 0~5V

14

합계

15

우

12

콤몬

표
시
기
능

장 력 표 시

·7세그먼트 LED에 의한 4자리수의 디지털 표시. 전면적은 0.001~ 20000N의 범위에서 설정 가능.
·[N] 및 [X10N]의 단위 표시 변환.
·16개의 LED에 의한 레벨 미터 표시.
·왼쪽, 합계, 오른쪽의 표시 변환.

출 력 표 시

7세그먼트 LED에 의한 아날로그의 출력 %표시

설정 파라미터표시

LED에 의한 항목 No.의 표시 및 7세그먼트 LED에 의한 설정치의 표시.

LED 표시

·장력의 왼쪽, 합계, 오른쪽, 출력 %의 식별 표시.
·전원 표시
·오토 스팬, 메뉴얼 오프셋, 메뉴얼 스팬 조정의 식별 표시.

질   량

약 500g

사용 주위 온도

0~55℃　　···사용시

사용 주위 습도

35~85%RH이하(결로 하지 않는 것)　　···사용시

내  진  성

JIS C0040에 준거, 10~55Hz　0.5mm (최대4.9m/s²) X,Y,Z 각방향 2시간

내  충  격

JIS C0041에 준거, 98m/s²  X,Y,Z 각방향 3회

전원 노이즈내량

노이즈 전압1000Vp-p 노이즈폭1μs 주파수30~100Hz의 노이즈 시뮬레이터.

내  전  압

AC1500V 1분간：모든단자/케이스간, 전원 단자/입출력 단자간
AC 500V 1분간：오픈 콜렉터 출력/입출력 단자간
(입력 단자/출력 단자간은 비절연)

절 연 저 항

DC500V 메가-에서 5MΩ이상 (모든단자와 어스 단자간)

사 용 환 경

부식성 가스가 없고, 먼지가 심하지 않는 것

Strain Gauge 센서 장력 검출기의 경우

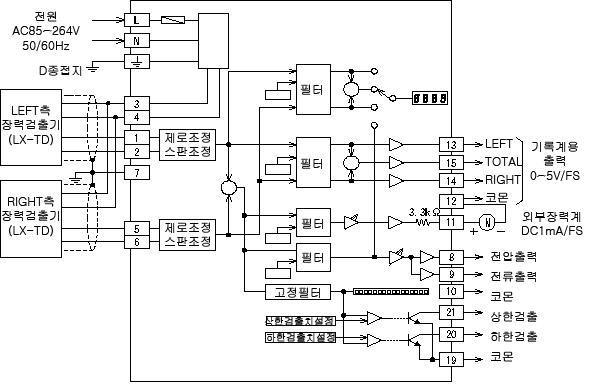

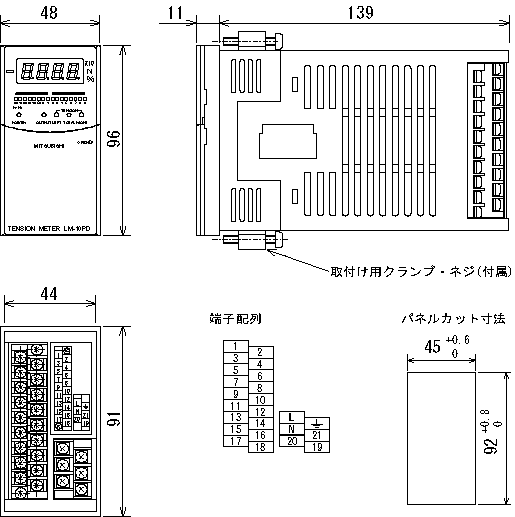

단자 배열

LM-10PD

텐션 미터(LX-TD,LX-TD-909, strain gauge 센서와 병용)

◎

LM-10TA

텐션 앰프(LX-TD,LX-TD-909와 병용)

◎
