LX-TD/LX-TD-909 장력 검출기

 LX-TD/LX-TD-909 미세편위장력 검출기는, LE-40MTA, LE-40MTB등의 장력 피드백식의 장력 제어장치와 같이 사용 됩니다.
LX-TD-909 장력 검출기는 LX-05BRR 안전 보관 유지기와 세트로, 방폭의 JIS C-0934의 규정을 만족해, 산업 안전 기술 협회로부터 지정의 폭발성 환경에 사용의 인가를 받고 있습니다. (대상의 폭발성 가스 폭발 등급ⅡB, 발화도T4)
또,LM-10TA 텐션 앰프와 같이 사용 해, 장력의 모니터등을 실시할 수도 있습니다.

■특 장

LX-TD/LX-TD-909 장력 검출기

LX-TD
메뉴얼 다운로드



  • 히스테리시스, 온도 변화에 의한 특성 변동, 경시 변화를 기존의기종별로 50%이상 저감.
  • 폭치수가48mm(LX-050TD모델의 경우)로 장치의 소형화에 도움이 됩니다.
  • 벽취부, 바닥취부 가능. 또, 연결기 방식의 접속을 채용, 부착이 용이합니다.
  • 필로우(pillow) 블록 부착용 플레이트를 준비(옵션) 하고 있습니다.



형명

비방폭 타입

LX-005TD

LX-015TD

LX-030TD

LX-050TD

LX-100TD

LX-200TD

방폭 타입※

LX-
005TD-
909

LX-
015TD-
909

LX-
030TD-
909

LX-
050TD-
909

LX-
100TD-
909

LX-
200TD-
909

정격 하중(N)

50

150

300

500

1000

2000

적용 하중 방향

압축·인장 양방향

취 부 방 법

바닥면, 벽면취부, 천정취부

케이블 사양

비방폭 타입=7m×φ7(부속), 방폭 타입=20m×φ8(부속)

본 체 질 량

1.8kg

3kg

사 용 조 건

주위 온도：비방폭 타입…－ 5~＋60℃, 방폭 타입……－5~＋40℃
진동：2m/s2이하

외 형 치 수

그림1

그림2

적합 베어링

UCP-201~204 옵션의 LX-030PLT를 이용하면 UCP- 205도 사용할 수 있습니다.

UCP-201~204 옵션의LX-100PLT 를 이용하면 UCP-205도 사용할 수 있습니다.

 ※ 방폭 구조는, 안전 방폭 구조ExiaⅡBT4입니다. 별도LX-05BRR 안전 보관 유지기가 필요합니다.

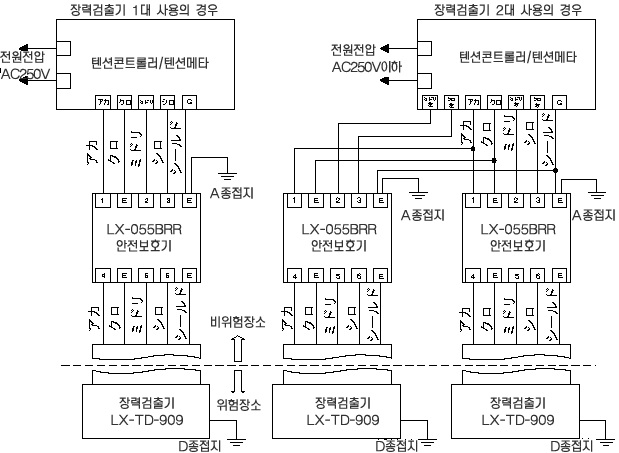

장력검출기 배선도

■주 의

  1. 개조 금지.다만, 케이블의 절단은 예외입니다.
  2. 안전 보관 유지기는, 비위험 장소에 접지 해 주세요.
  3. 안전 보관 유지기의 접지는 A종 접지.
  4. 제어장치 또는 미터의 전원 전압은AC250V, DC250V를 넘지 않는 것.
  5. 회로의 외부 배선 유도계수는 1mH이하, 외부 배선 캐패시턴스는 1μF이하.
  6. 안전 보관 유지기의 외부 배선 접속부에, 외부 배선이 접속된 상태로 IP20의 보호 등급을 만족하지 않는 경우는, 안전 보관 유지기는 IP20이상의 용기에 보관해 사용해 주세요.(안전 보관 유지기의 외형 치수    *주)1 단자를 설치한 상태로 7mm이상으로 할 필요가 있습니다.)

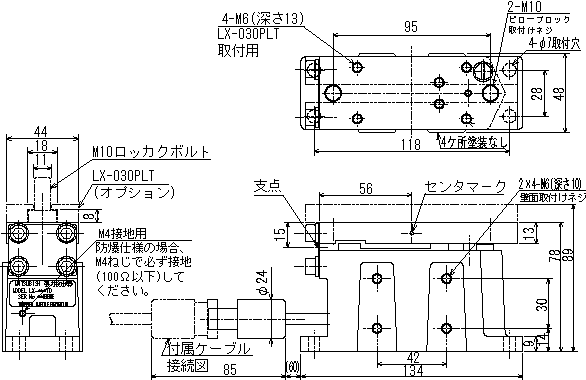

그림1

LX-TD/LX-TD-909 장력 검출기 외형치수

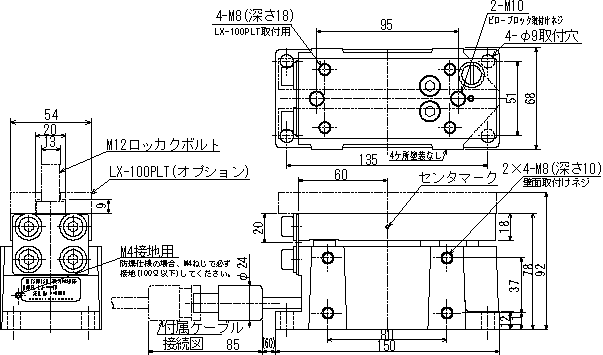

그림2

LX-TD/LX-TD-909 장력 검출기 외형치수



형명

비고

납기

표
준

LX-005TD

정격 하중　50N

◎

LX-015TD

정격 하중　150N

◎

LX-030TD

정격 하중　300N

◎

LX-050TD

정격 하중　500N

◎

LX-100TD

정격 하중　1000N

◎

LX-200TD

정격 하중　2000N

◎

방
폭
용

LX-005TD-909

정격 하중　50N

△

LX-015TD-909

정격 하중　150N

△

LX-030TD-909

정격 하중　300N

△

LX-050TD-909

정격 하중　500N

△

LX-100TD-909

정격 하중　1000N

△

LX-200TD-909

정격 하중　2000N

△

LX-05BRR

안전 보관 유지기 검출기 1대에 첨부1개 필요

△
